การจำแนกประเภทแหล่งจ่ายไฟความถี่สูงโซลิดสเตต

เช่นเดียวกับความถี่สูงของหลอดสุญญากาศ แม้ว่าหลักการพื้นฐานจะคล้ายกันก็ตาม ความถี่สูงของโซลิดสเตตยังสามารถจำแนกได้หลายประเภทตามความต้องการที่แตกต่างกัน เช่น การใช้งาน ส่วนประกอบ กำลัง และความถี่

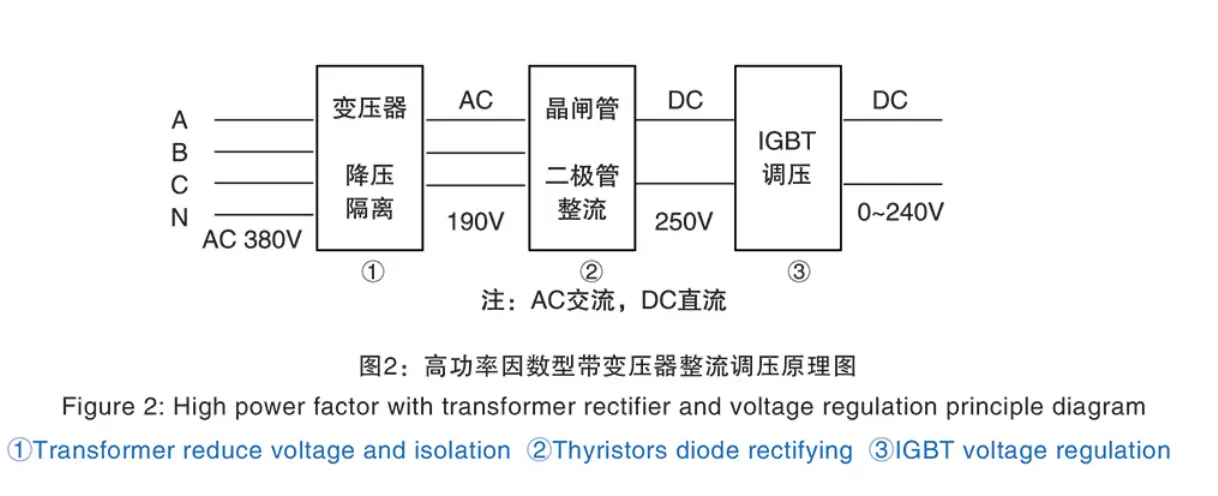

1. จำแนกตามการแก้ไขการควบคุมแรงดันไฟฟ้า: ไทริสเตอร์ (SCR) สามารถใช้ในการแก้ไขและควบคุมแรงดันไฟฟ้าพร้อมกันได้ หรือใช้ไดโอดหรือไทริสเตอร์แก้ไขก่อนแล้วใช้ IGBT ควบคุมแรงดันไฟฟ้า ใช้แรงดันไฟฟ้าควบคุม IGBT เพื่อปรับปรุงปัจจัยอุปกรณ์สามารถประหยัดไฟฟ้าและปรับปรุงคุณภาพการเชื่อมเพิ่มเติม

2. ตามขั้วอินพุตมีหม้อแปลงหรือไม่สามารถจำแนกได้ 2 แบบถ้าด้านหน้าไม่มีหม้อแปลงแล้วส่วนความถี่สูงหลังปกติจะเพิ่มหม้อแปลงความถี่สูงเพื่อให้เกิดการแยกระหว่างตัวเหนี่ยวนำและกริด หากมีอุปกรณ์หม้อแปลงอินพุตก็จะแบ่งหม้อแปลงแช่น้ำมันภายนอกและหม้อแปลงแห้ง

3. ตามส่วนประกอบที่ใช้ในสะพานอินเวอร์เตอร์ มี MOS แรงดันต่ำ (ทรานซิสเตอร์เอฟเฟกต์สนาม), MOS แรงดันสูง, IGBT (ทรานซิสเตอร์ไบโพลาร์เกต lnsulated) และอื่น ๆ ไม่ว่าจะเป็น MOS แรงดันสูงหรือแรงดันต่ำ ส่วนประกอบ SIC-MOS ชนิดใหม่สามารถแทนได้ นอกจากนี้ IGBT มีแรงดันสูงและแรงดันต่ำ ฯลฯ Sic MOS มีข้อดีของการสูญเสียต่ำ แรงดันไฟฟ้าทนสูง ความถี่การสลับที่รวดเร็ว ฯลฯ มันเป็นส่วนประกอบทางเลือกในปัจจุบันของ ส่วนประกอบ MOS ปกติอาจแทนที่ IGBT เพื่อเป็นตัวเลือกแรกสำหรับอุปกรณ์ความถี่ต่ำ ส่วนประกอบ Sic สามารถใช้ในผลิตภัณฑ์ของบริษัทของเราทุกชุด และหลังจากการตรวจสอบในสถานที่หลายครั้ง ลูกค้าสามารถเลือกได้อย่างมั่นใจ

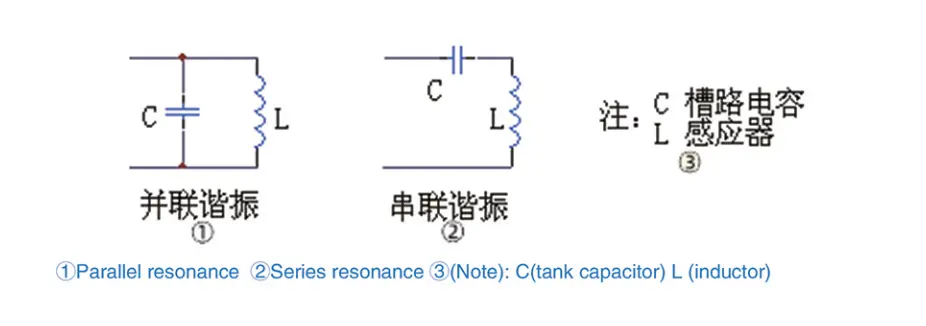

4. ตามการเชื่อมต่อที่แตกต่างกันของวงจรถังเรโซแนนซ์ มันถูกแบ่งออกเป็นสองประเภท: ชุดและขนาน ดังแสดงดังต่อไปนี้:

5. ตามวิธีการติดตั้งมีสองประเภทคือเครื่องเชื่อมแบบแยกและเครื่องเชื่อมขนาดกะทัดรัดเครื่องเชื่อมแบบแยกหมายถึงเครื่องแปลงกระแสไฟฟ้าและอินเวอร์เตอร์ทำให้ตู้สองตู้แยกจากกัน เครื่องเชื่อมขนาดกะทัดรัดหมายถึงตู้วงจรเรียงกระแสและตู้อินเวอร์เตอร์ทำให้เป็นตู้แบบครบวงจร ทั้งซีรีย์และแบบขนานมีเครื่องเชื่อมแบบแยกและเครื่องเชื่อมขนาดกะทัดรัด โดยทั่วไปอุปกรณ์ที่ใช้พลังงานต่ำจะเลือกใช้เครื่องเชื่อมขนาดกะทัดรัด และอุปกรณ์ไฟฟ้าขนาดใหญ่จะเลือกใช้เครื่องเชื่อมแบบแยกส่วน

6. ในตลาดปัจจุบัน โดยทั่วไปซีรีส์เรโซแนนซ์จะใช้ MOS หรือ IGBT แรงดันสูง และระบบเรโซแนนซ์แบบขนานใช้ MOS แรงดันต่ำ ไม่มีหม้อแปลงสเต็ปดาวน์อินพุตสำหรับเรโซแนนซ์ซีรีส์ แต่หม้อแปลงความถี่สูงจะต้องใส่หลังสะพานอินเวอร์เตอร์ด้านหลัง สำหรับความถี่สูงแบบขนานบางคนจำเป็นต้องมีหม้อแปลงสเต็ปดาวน์อินพุตและบางส่วนต้องการหม้อแปลงความถี่สูงหลังจากแก้ไขการควบคุมแรงดันไฟฟ้า

แหล่งพลังงานความถี่สูงประเภทต่างๆ ทั้งหมดมีลักษณะเฉพาะของตัวเอง อุปกรณ์ของบริษัทต่อไปนี้จะมีคำอธิบายโดยละเอียด
