เครื่องเชื่อมท่อขนาดกะทัดรัด Solid State HF โครงสร้างใหม่

แทนที่จะใช้โครงร่างตู้เรียงกระแสและตู้อินเวอร์เตอร์แบบแยกประเภทแบบดั้งเดิม เครื่องเชื่อมท่อขนาดกะทัดรัด HF โซลิดสเตตโครงสร้างใหม่นี้รวมหน่วยการทำงานหลักสองหน่วยไว้ในตู้ขนาดกะทัดรัดตู้เดียว การบูรณาการนี้ไม่เพียงแต่ช่วยลดพื้นที่โดยรวมของอุปกรณ์โดยทำให้โครงสร้างระบบง่ายขึ้น แต่ยังช่วยลดระยะห่างของสายไฟภายในระหว่างทั้งสองยูนิต ลดการรบกวนของสัญญาณ และปรับปรุงเสถียรภาพของการส่งกำลังในระหว่างกระบวนการผลิตท่อเชื่อม

เครื่องเชื่อมท่อขนาดกะทัดรัด Solid State HF โดยปกติจะประกอบด้วยส่วนต่างๆ ดังต่อไปนี้:

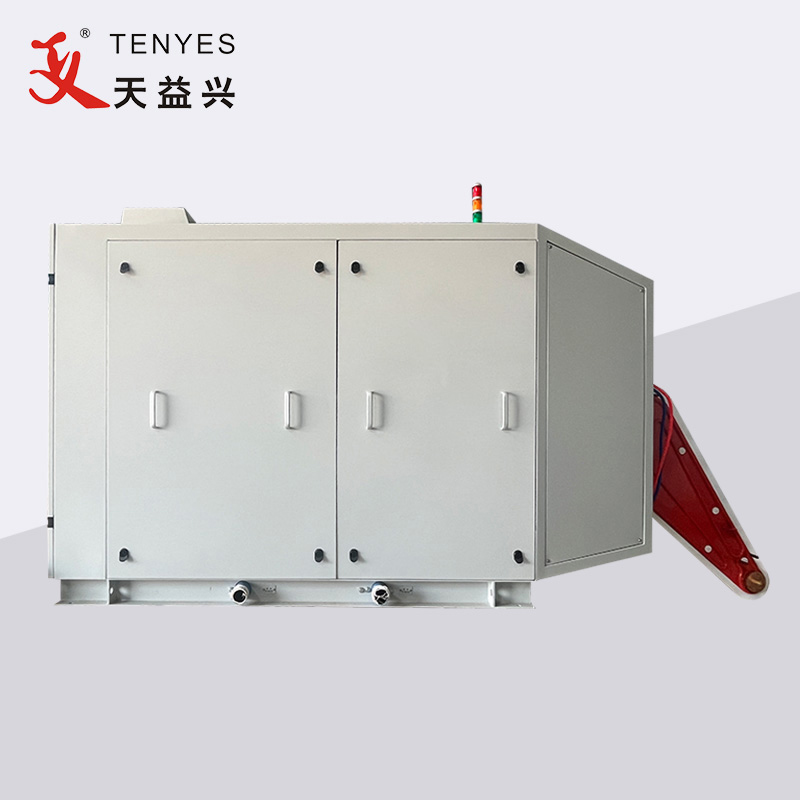

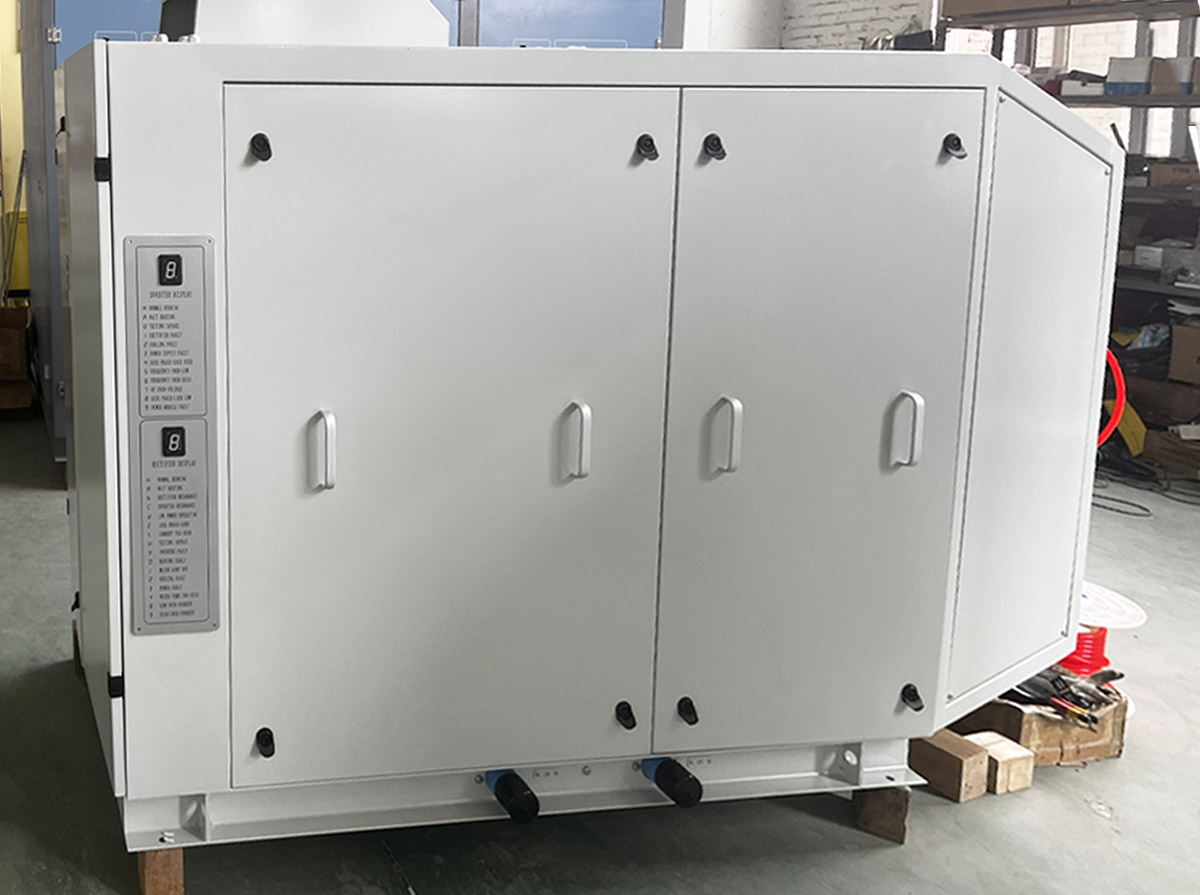

1. โครงสร้างใหม่ตู้หลักเครื่องเชื่อมท่อขนาดกะทัดรัด Solid State HF:

เราใช้โครงสร้างใหม่นี้ซึ่งทำให้ตู้วงจรเรียงกระแสและอินเวอร์เตอร์รวมอยู่ในตู้เดียว การออกแบบใหม่นี้สามารถประหยัดพื้นที่มากขึ้นและง่ายต่อการเชื่อมต่อสายเคเบิลของลูกค้า สำหรับโครงสร้างใหม่นี้ตอนนี้เราออกแบบตั้งแต่ 50Kw ถึง 400Kw หากมีเครื่องเชื่อมขนาดใหญ่กว่านี้ เรายังคงแนะนำให้ใช้เครื่องเชื่อมแบบท่อแบบแยกกัน

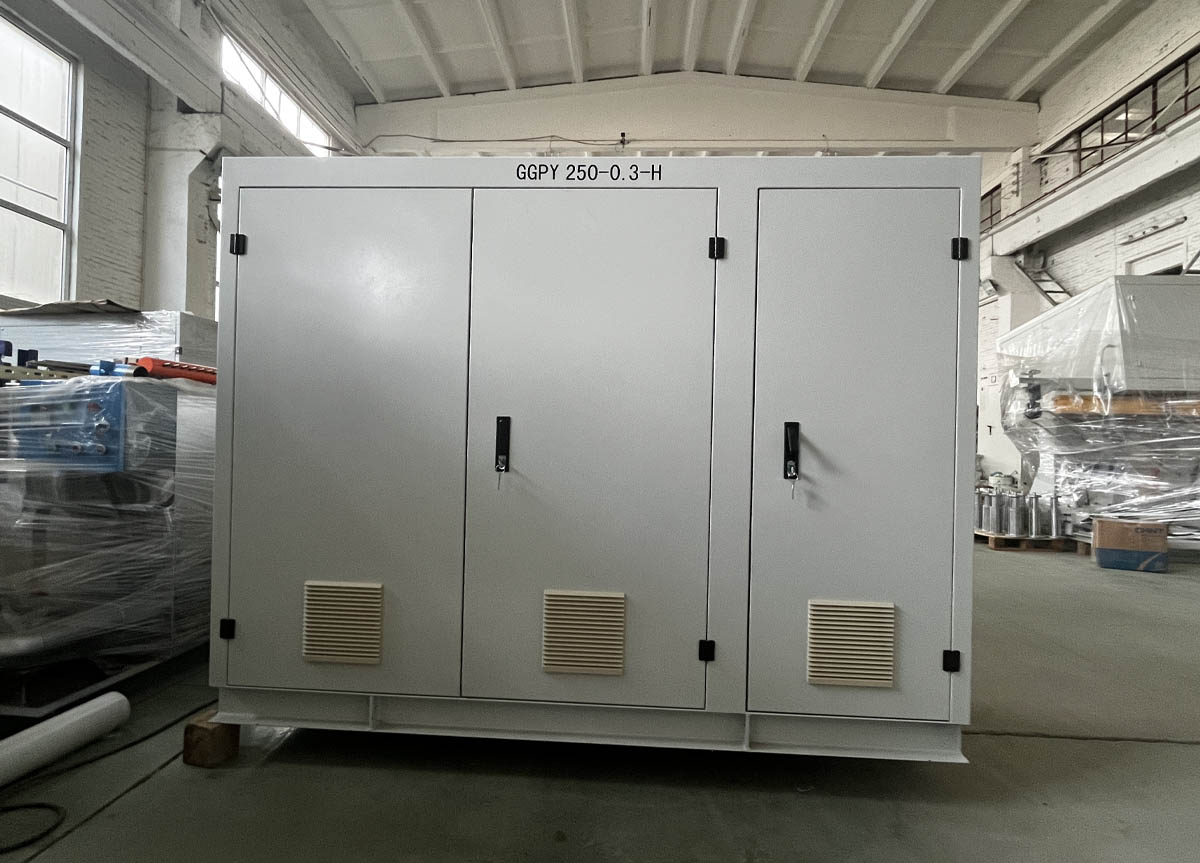

2.ตู้หม้อแปลงแห้ง

ภายในตู้หม้อแปลงไฟฟ้าแบบแห้งนี้ เราติดตั้งหม้อแปลงไฟฟ้าแบบสเต็ปดาวน์แบบแห้ง ซึ่งสามารถแทนที่หม้อแปลงน้ำมันแบบเดิมได้ สามารถจัดส่งการจัดส่งไปยังหลายประเทศได้อย่างง่ายดาย

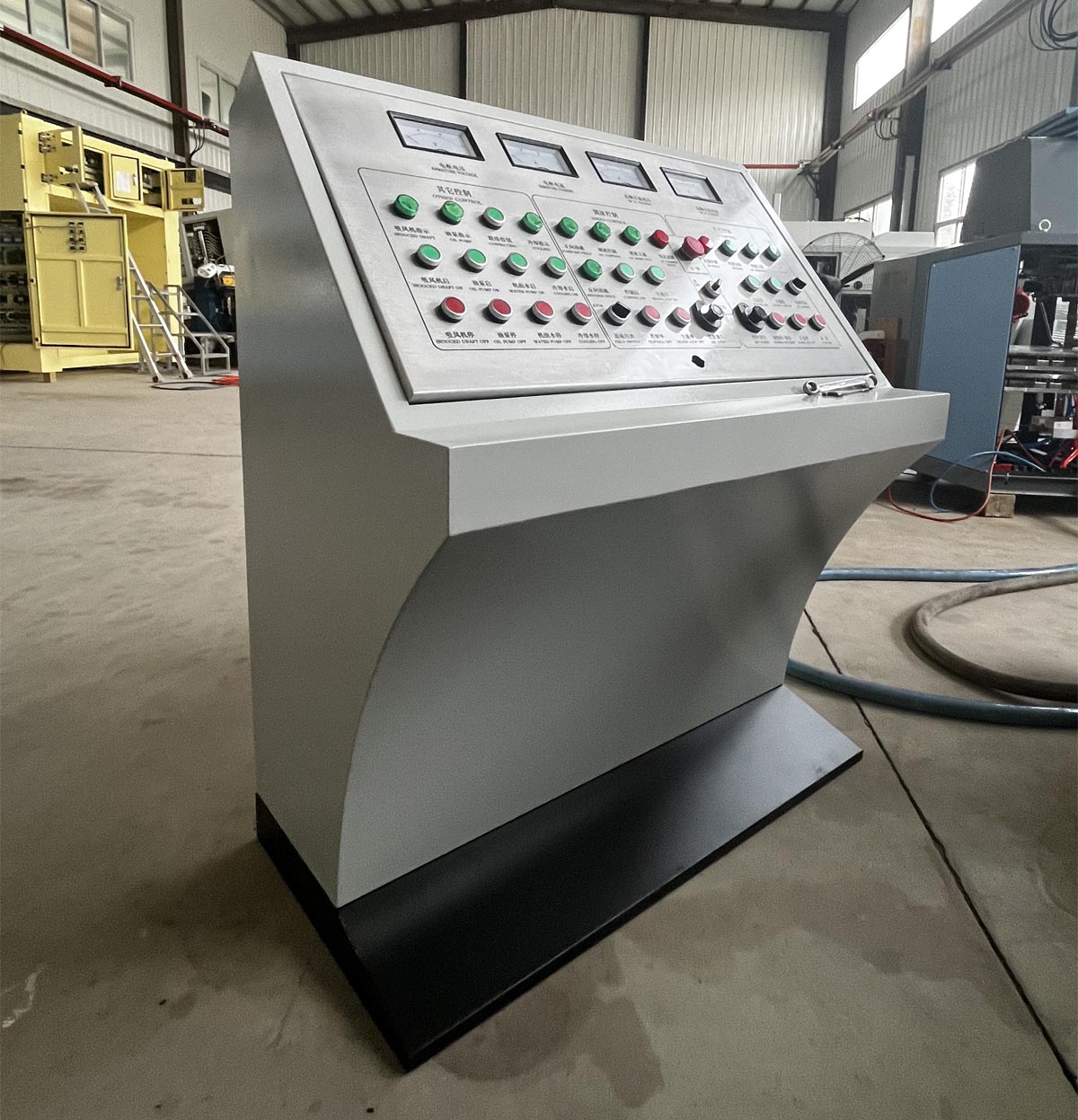

3.คอนโซล

คอนโซลควบคุมกลางสามารถใช้งานระยะไกลของเครื่องเชื่อมท่อขนาดกะทัดรัด HF โซลิดสเตต ตู้ควบคุมความเร็ว (คนขับ) เครื่องทำน้ำเย็น พัดลม ฯลฯ อุปกรณ์

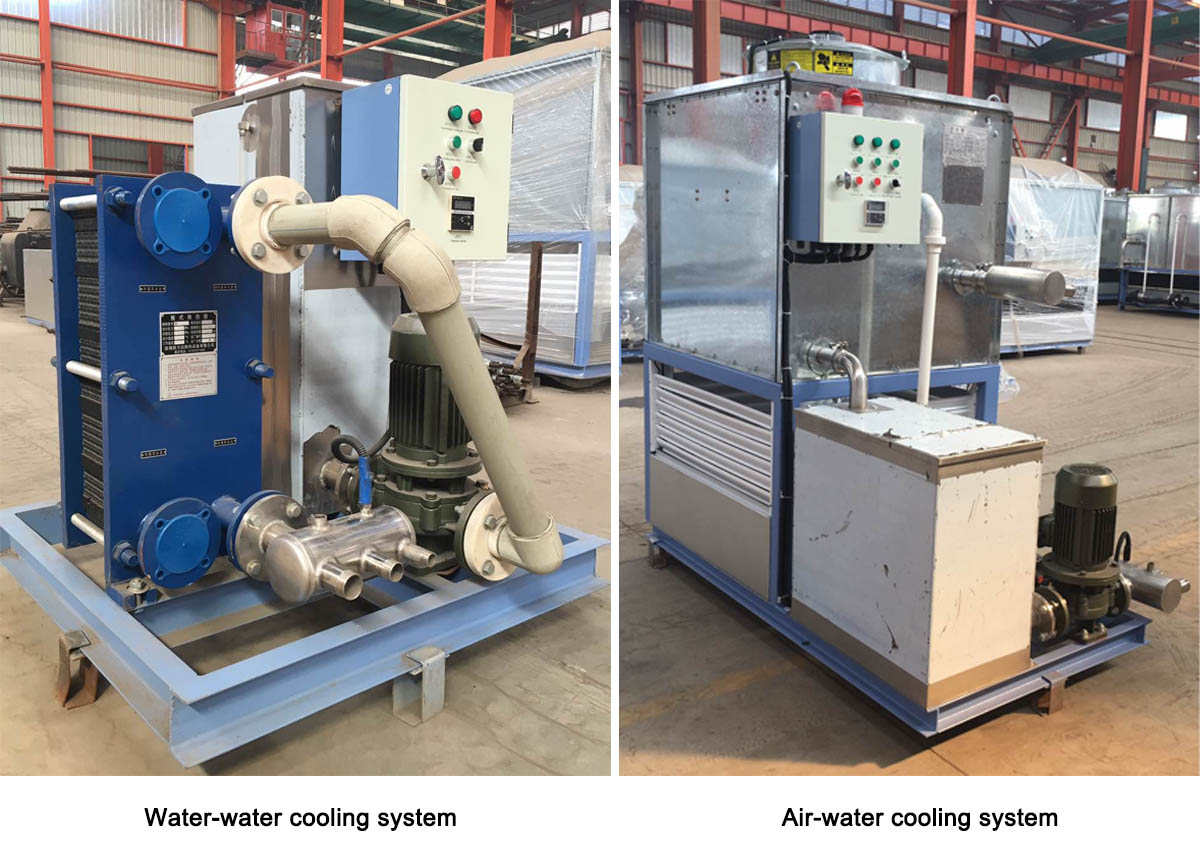

4. ระบบระบายความร้อน: ระบบระบายความร้อนด้วยน้ำหรือระบบระบายความร้อนด้วยอากาศ

ระบบระบายความร้อนของเครื่องเชื่อมท่อขนาดกะทัดรัด HF แบบโซลิดสเตตโครงสร้างใหม่ส่วนใหญ่จะใช้สำหรับการระบายความร้อนด้วยวงจรปิดภายในของเครื่องเชื่อมความถี่สูงและตู้ควบคุมความเร็วระบายความร้อนด้วยน้ำ (ไดรเวอร์) โดยปกติจะมีสองประเภท: ระบบระบายความร้อนด้วยอากาศและระบบระบายความร้อนด้วยน้ำ ระบบระบายความร้อนด้วยอากาศ-น้ำสามารถทำงานได้อย่างอิสระ และระบบระบายความร้อนด้วยน้ำ-น้ำจำเป็นต้องติดตั้งหอทำความเย็นหรือสระน้ำ อุปกรณ์นี้ใช้พื้นที่ขนาดเล็ก และอุณหภูมิของน้ำเข้าของแหล่งจ่ายพลังงานความร้อนได้รับการควบคุมอย่างมีประสิทธิภาพต่ำกว่า 40° C เพื่อให้มั่นใจถึงเสถียรภาพในระยะยาวของอุปกรณ์ทำความร้อน
