ภายในเครื่องเชื่อมความถี่สูงโซลิดสเตตหม้อแปลงแห้ง

เครื่องเชื่อมความถี่สูงโซลิดสเตตแบบแห้งภายใน TENYES นี้ได้รับการออกแบบมาเป็นพิเศษสำหรับการเชื่อมท่อตะเข็บตรง

ใช้ส่วนประกอบกำลังสูงของ US IR IRFP460 MOSFET และเยอรมนี IXYS Company DSEI60-06A ไดโอดการกู้คืนอย่างรวดเร็ว ตัวเก็บประจุกำลังสูง C และคอยล์ตัวเหนี่ยวนำ L ประกอบด้วยวงจรเรโซแนนซ์แรงดันบนแบบขนานในโหมดกระแส ซึ่งไม่จำเป็นต้องใช้หม้อแปลงเอาท์พุต ดังนั้นไม่เพียงแต่ปรับปรุงประสิทธิภาพเท่านั้น แต่ยังเพิ่มความน่าเชื่อถือของช่างเชื่อมอีกด้วย

TENYES SCR ภายในเครื่องเชื่อมความถี่สูงโซลิดสเตตหม้อแปลงแห้งเบื้องต้น

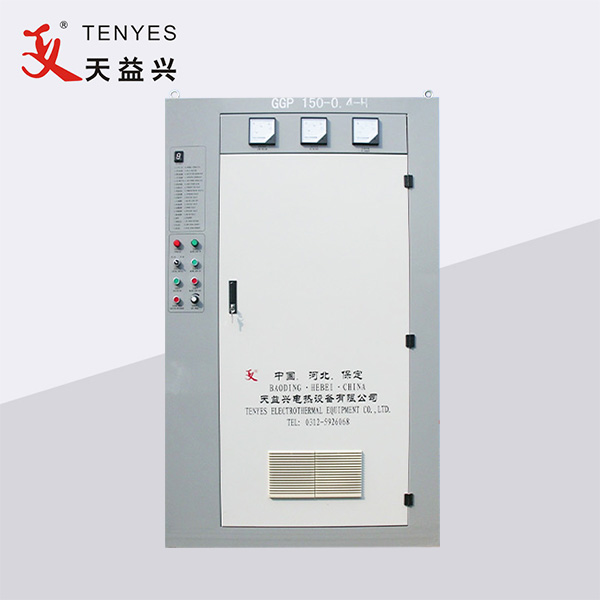

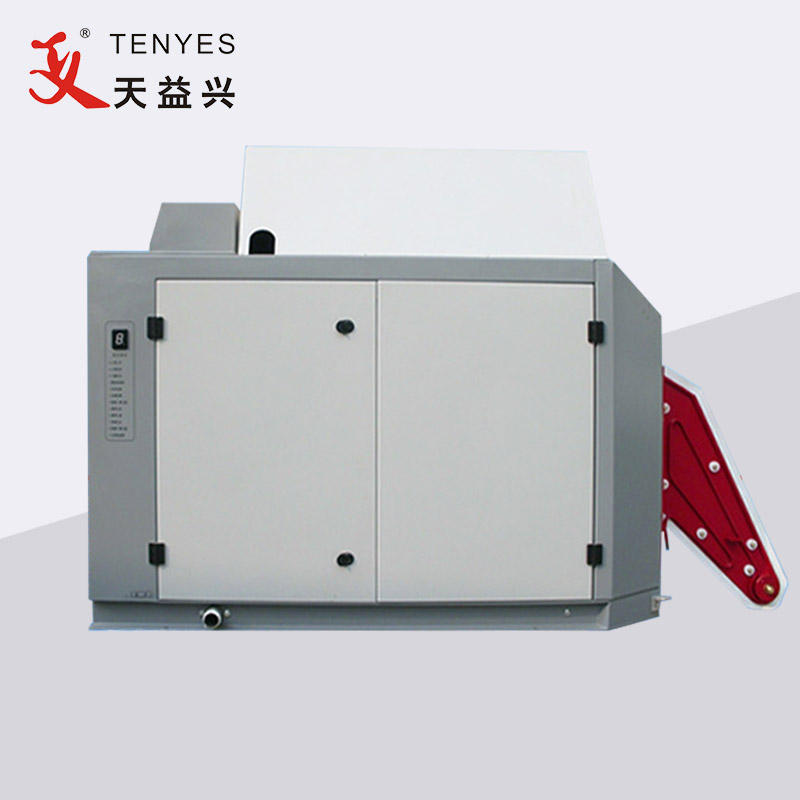

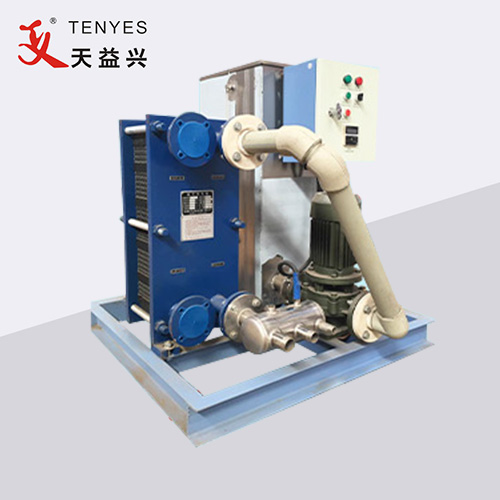

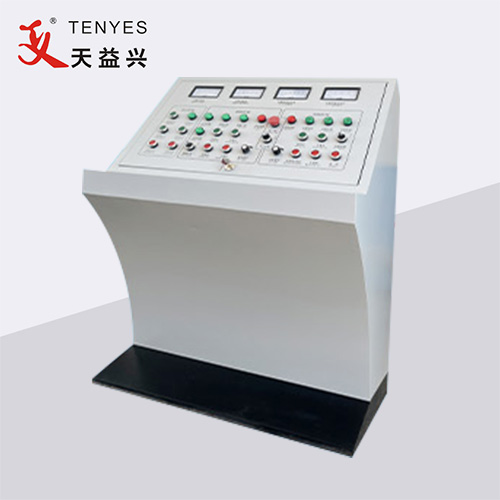

TENYES SCR Inside Dry Transformer Solid State High Frequency Welder นี้เป็นเครื่องเชื่อมท่อที่มีความเสถียรที่สุด และเครื่องเชื่อมรุ่นนี้รับประกัน 1 ปี TENYES SCR ภายในเครื่องเชื่อมความถี่สูงโซลิดสเตตหม้อแปลงแห้งส่วนใหญ่ประกอบด้วยตู้เรียงกระแส ตู้อินเวอร์เตอร์ (รวมถึงเครื่องปรับอากาศ) คอนโซล ระบบทำความเย็น และหม้อแปลงแบบสเต็ปดาวน์ เรานำเทคโนโลยีการแก้ไข SCR แบบดั้งเดิมมาใช้ เราสามารถผลิตเครื่องเชื่อมความถี่สูง SCR Inside Dry Transformer Solid State ได้ตั้งแต่ 50KW ถึง 1200KW

TENYES SCR ภายในพารามิเตอร์เครื่องเชื่อมความถี่สูงโซลิดสเตตหม้อแปลงแห้ง (ข้อมูลจำเพาะ)

TENYES SCR ภายในคุณสมบัติและการใช้งานของเครื่องเชื่อมความถี่สูงโซลิดสเตตหม้อแปลงแห้ง

ขอบเขตการใช้งานของเครื่องเชื่อม SCR ภายในเครื่องเชื่อมความถี่สูง Solid State แบบแห้งหม้อแปลงไฟฟ้า:

ส่วนใหญ่จะใช้สำหรับการเชื่อมท่อเหล็กตามยาวประเภทต่างๆ เช่น เหล็กกล้าคาร์บอนต่ำ, เหล็กกำลังสูง, เหล็กโลหะผสม เป็นต้น

SCR ภายในคุณสมบัติเครื่องเชื่อมความถี่สูงโซลิดสเตตหม้อแปลงแห้ง:

1. ไม่มีไฟฟ้าแรงสูง ปลอดภัย เชื่อถือได้ และมีประสิทธิภาพ

2. ส่วนประกอบหลักคือผลิตภัณฑ์แบรนด์ดังระดับสากล เช่น IR, IXYS และ Siemens เป็นต้น

3. วงจรควบคุมข้อเสนอแนะคู่แรงดันและกระแส, การควบคุมที่มีเสถียรภาพ, ความแม่นยำสูง, การรบกวนขนาดเล็ก

4. ช่วงกำลังสามารถปรับได้ตั้งแต่ 0-100% พร้อมระบบป้องกันแรงดันเกิน กระแสเกิน และระบบป้องกันข้อผิดพลาดอื่น ๆ

5. การแสดงสถานะการทำงานเป็นแบบดิจิตอล ใช้งานง่าย และบำรุงรักษาสะดวก

6. คุณภาพการเชื่อมดี และความกว้างและความร้อนของการเชื่อมสม่ำเสมอ

TENYES SCR ภายในรายละเอียดเครื่องเชื่อมความถี่สูงโซลิดสเตตหม้อแปลงแห้ง

หลักการพื้นฐานของ SCR ภายในเครื่องเชื่อมความถี่สูงโซลิดสเตตหม้อแปลงแห้งแบบแห้ง: หลังจากที่กระแสสลับสามเฟสธรรมดาถูกสเต็ปดาวน์โดยหม้อแปลง มันจะเข้าสู่ตู้วงจรเรียงกระแสและกลายเป็นกระแสตรงที่ปรับได้อย่างต่อเนื่องหลังจากการแก้ไข การควบคุมแรงดันไฟฟ้า และการเชื่อมโยงการกรอง ; จากนั้นจะเข้าสู่บริดจ์อินเวอร์เตอร์ (ส่วนประกอบกำลังหลักใช้ทรานซิสเตอร์ MOSFET กำลังสูง) และเปลี่ยนเป็นกระแสความถี่สูง ซึ่งสามารถใช้สำหรับทำความร้อนแบบเหนี่ยวนำโดยจ่ายรางโหลด หน่วยจ่ายไฟรางอินเวอร์เตอร์ใช้โครงสร้างโมดูลาร์ หน่วยจ่ายไฟแต่ละคู่สามารถส่งออกได้มากกว่า 50KW และจำนวนหน่วยจ่ายไฟที่ใช้จะแตกต่างกันไปขึ้นอยู่กับกำลังของอุปกรณ์ รางอยู่ในรูปของเรโซแนนซ์ผสมแบบอนุกรม-ขนาน ไม่มีไฟฟ้าแรงสูง และไม่มีหม้อแปลงเอาท์พุต
